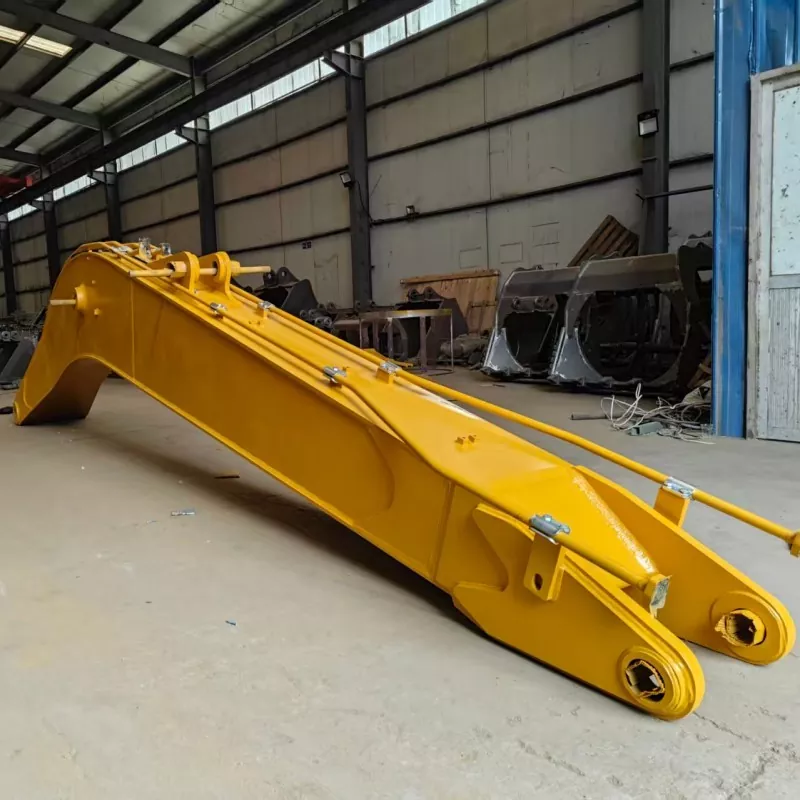

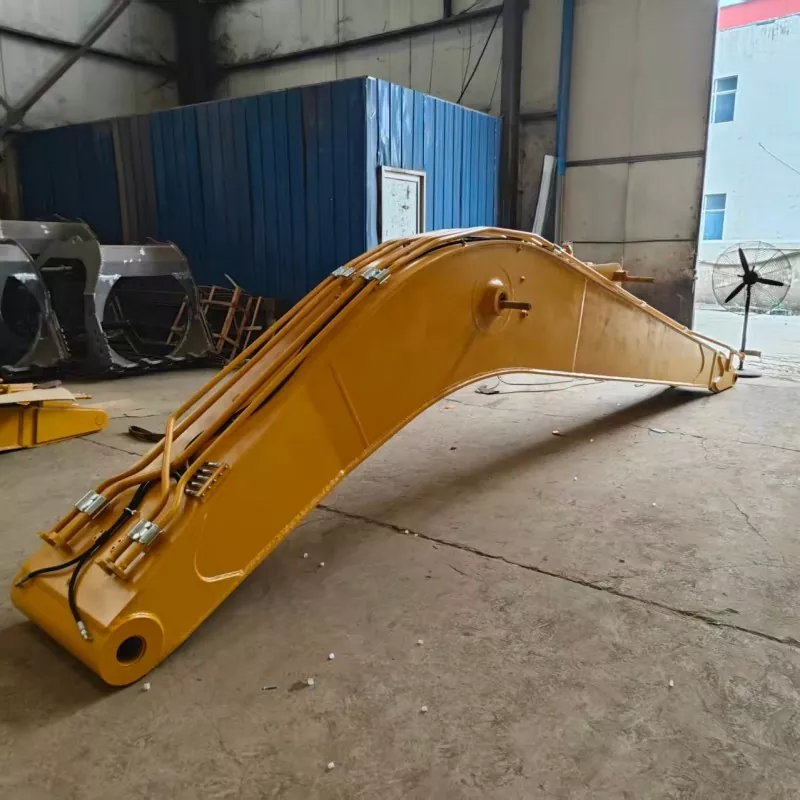

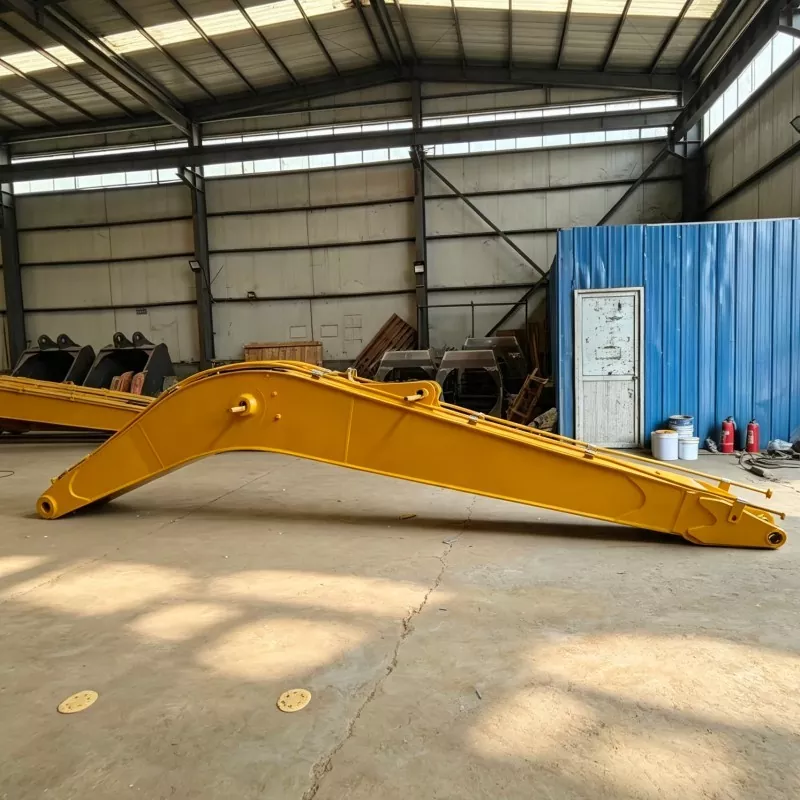

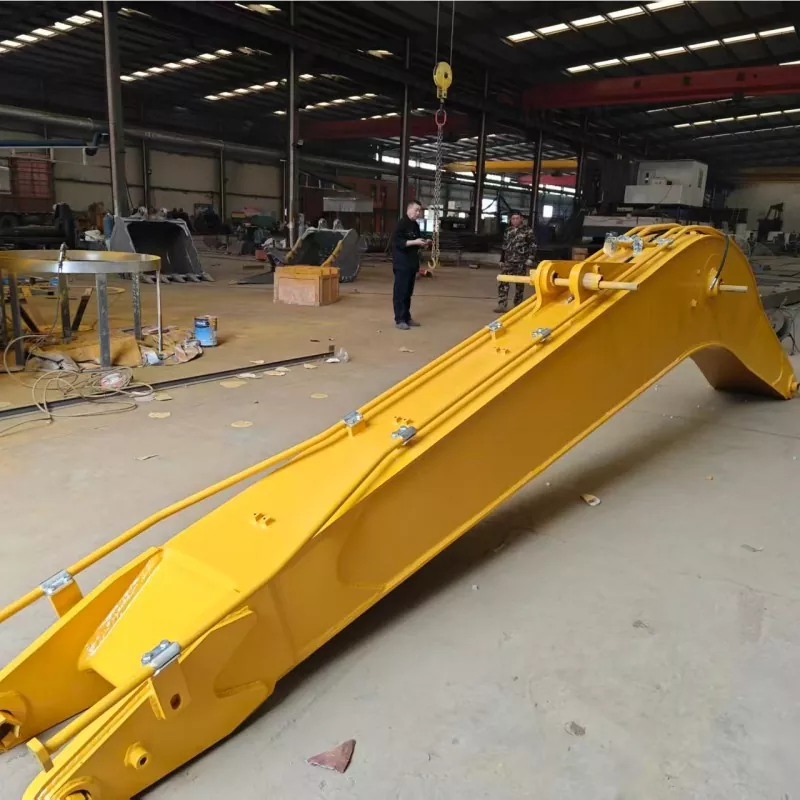

Ramię koparki o dużym zasięgu do ZX200

XINGCHUANG produkuje dostosowany osprzęt do koparek dalekiego zasięgu dla wykonawców, wypożyczalni sprzętu i dystrybutorów maszyn budowlanych. Ten wydłużony osprzęt, zaprojektowany dla ramienia koparki o dużym zasięgu do ZX200, pomaga operatorom dotrzeć dalej od maszyny i uzyskać dostęp do głębszych lub bardziej odległych obszarów roboczych w odpowiednich zastosowaniach związanych z kopaniem.

Dostępny w kilku standardowych długościach, można go skonfigurować zgodnie z wymaganym promieniem kopania, głębokością roboczą, warunkami materiałowymi i specyfikacjami maszyny. Przed rozpoczęciem produkcji XINGCHUANG może sprawdzić model koparki, wymiary połączeń, układ hydrauliczny i zamierzone prace, aby pomóc kupującym w wyborze konfiguracji odpowiadającej wymaganiom projektu.

W konstrukcji ramienia zastosowano odporną na zużycie stal NM400, określoną dla korpusu głównego, ze wzmocnionymi sekcjami w kluczowych obszarach nośnych. Otwory na kołki wykonane metodą CNC, kontrolowane procedury spawania i system powłok ochronnych zapewniają spójność konstrukcji i obsługę na zewnątrz. Rzeczywista wydajność i żywotność zależą od wybranej konfiguracji, warunków pracy, praktyk konserwacyjnych i zgodności z ograniczeniami eksploatacyjnymi producenta koparki.

Dane techniczne

Powyższe rysunki są specyfikacjami referencyjnymi. Rzeczywisty zakres roboczy, masę osprzętu, udźwig i kompatybilność należy potwierdzić w odniesieniu do ostatecznego projektu i danych eksploatacyjnych specyficznych dla modelu koparki. Dłuższy osprzęt zmienia obszar roboczy maszyny i charakterystykę obciążenia, dlatego nie należy go wybierać wyłącznie na podstawie długości.

Wybierz długość zadania

Wybór wysuniętego ramienia rozpoczyna się od obszaru roboczego, a nie od najdłuższej dostępnej opcji. Kupujący powinni określić wymagany zasięg na podstawie planowanej pozycji maszyny, głębokości wykopu, wysokości otaczających nasypów oraz odległości koparki od przenoszonego materiału. Następnie należy porównać promień i głębokość roboczą z proponowaną geometrią osprzętu.

Konfigurację 12 m można rozważyć w przypadku projektów o umiarkowanych wymaganiach dotyczących zasięgu, natomiast wersje 14 m, 15 m i 17 m można ocenić w przypadku zastosowań wymagających dłuższej przestrzeni roboczej. Są to punkty wyjścia wyboru, a nie uniwersalne zalecenia. Warunki gruntowe, gęstość materiału, rozmiar łyżki, wydajność hydrauliczna i stabilność maszyny mają wpływ na odpowiednią konfigurację.

XINGCHUANG może sprawdzić niestandardowe długości w podanym zakresie 10–19 m. Przed potwierdzeniem zamówienia należy podać dokładny model i numer seryjny lub konfigurację koparki, wymaganą głębokość kopania i promień poziomy oraz planowaną łyżkę lub inne mocowanie końcowe. Przegląd techniczny powinien również sprawdzić dopuszczalną masę osprzętu maszyny i ograniczenia operacyjne.

Szczegóły konstrukcyjne wpływające na żywotność

Wzmocnienie w obszarach narażonych na duże naprężenia

Wyciągnięte ramię podczas pracy narażone jest na siły zginające i powtarzające się obciążenia. Płyta główna, płyty boczne i żebra wzmacniające muszą być zaprojektowane jako skoordynowana konstrukcja. XINGCHUANG określa stal odporną na zużycie NM400 na korpus ramienia i wzmocnienie w kluczowych obszarach nośnych. Jednak sama grubość płyty nie określa nośności konstrukcyjnej; Należy również wziąć pod uwagę geometrię, jakość spawania, identyfikowalność materiału i zamierzone obciążenie robocze.

Kontrolowane spawanie i zarządzanie naprężeniami

Konsystencja spoiny jest ważna w przypadku elementów narażonych na powtarzające się cykle kopania i kołysania. Dostarczony proces produkcyjny obejmuje spawanie zrobotyzowane i obróbkę cieplną, co pomaga kontrolować jakość spoin i naprężenia szczątkowe. Kupujący realizujący wymagające projekty mogą podczas potwierdzania zamówienia poprosić o dostępne protokoły kontroli spawania, informacje o materiałach i odpowiednie dokumenty dotyczące jakości fabrycznej.

Dokładne ustawienie sworznia i tulei

Połączenia sworzniowe przenoszą obciążenia pomiędzy ramieniem a podłączonymi komponentami. Wytaczanie CNC pomaga utrzymać wyrównanie otworów na kołki i może zmniejszyć nierówny kontakt, gdy komponenty są prawidłowo dopasowane. Podczas montażu i konserwacji kupujący powinni również sprawdzić dopasowanie sworzni, stan tulei, smarowanie i oznaki nieprawidłowego luzu.

Ochrona przed ekspozycją na zewnątrz

Określony proces powierzchniowy obejmuje piaskowanie, podkład antykorozyjny i techniczną farbę wykończeniową. Ten system powłok pomaga chronić odsłoniętą stal podczas pracy na zewnątrz, w tym pracy w wilgotnym środowisku. W środowisku zasolonym lub stale wilgotnym regularne czyszczenie i kontrola pozostają ważne, ponieważ uszkodzenie powłoki i uwięziona wilgoć mogą prowadzić do korozji.

Dopasuj załącznik do warunków witryny

Różne projekty wykopów stawiają ramię różne wymagania. Przegląd materiału, pozycji roboczej i otoczenia pomaga kupującym uniknąć wyboru osprzętu, który jest zbyt długi, zbyt ciężki lub nieodpowiedni do planowanego zadania.

Pogłębianie rzek i stawów

Większy zasięg może ułatwić dostęp do osadu z brzegu lub z innej odpowiedniej pozycji roboczej, potencjalnie zmniejszając potrzebę częstej zmiany położenia maszyny. Przed użyciem należy ocenić głębokość wody, stabilność brzegów, stan osadów, wybrać łyżkę i dozwolony zakres pracy koparki. Osprzęt o dużym zasięgu nie zastępuje oceny stabilności specyficznej dla danego miejsca.

Konserwacja zbiorników i kanałów

Czyszczenie kanałów i konserwacja zbiornika może wymagać dotarcia koparki poza krawędź nasypu lub pracy wokół obszarów o ograniczonym dostępie. Długość mocowania należy dobrać odpowiednio do profilu wykopu i położenia maszyny, ze szczególnym uwzględnieniem nośności gruntu i bezpiecznej przestrzeni roboczej.

Kształtowanie zboczy przydrożnych

Wysunięte ramię może pomóc w pracach przy przycinaniu na zboczach lub nasypach, gdzie obszar docelowy jest poza zasięgiem standardowej konfiguracji. Kupujący powinni określić wymaganą wysokość roboczą, kąt nachylenia i wymagania dotyczące wykończenia, aby można było ocenić proponowaną konfigurację pod kątem kontroli i stabilności.

Miejskie i Ogólne Roboty Ziemne

W przypadku wybranych projektów komunalnych, rozbudowy stawów i prac ziemnych właściwa konfiguracja zależy od rodzaju materiału, głębokości kopania, pojemności łyżki i wymagań dotyczących cyklu. Wykopy o dużej wytrzymałości z użyciem gęstych materiałów mogą wymagać konstrukcji osprzętu innego niż lekkie pogłębianie lub wykańczanie zboczy.

Referencje projektu

Projekt renowacji rzeki w Tajlandii – głębsze wykopy

Tajlandzka firma zajmująca się konserwacją zasobów wodnych zakupiła 6 zestawów ramion koparki o dużym zasięgu do koparki ZX200 na potrzeby prac renowacyjnych na rzekach miejskich. Oryginalne standardowe ramię mogło osiągnąć głębokość kopania jedynie około 6,2 metra, co ograniczało wydajność budowy na obszarach głębokowodnych.

Po zastosowaniu niestandardowego ramienia o dużym zasięgu głębokość wykopu została zwiększona do około 9,8 metra. Projekt skrócił całkowity czas budowy o około 35% i pozwolił uniknąć konieczności stosowania dodatkowych tymczasowych platform operacyjnych.

Projekt drogi miejskiej w Peru – wyrównywanie zboczy

Podczas projektu kształtowania zboczy dróg miejskich w Peru zespół budowlany użył ramienia koparki o dużym zasięgu do ZX200 do wykonania operacji przycinania w wysokich pozycjach i na duże odległości. Rozszerzony zakres roboczy zmniejszył zależność od pomocniczego sprzętu podnoszącego i obniżył dodatkowe koszty pracy.

Projekt pogłębiania jeziora krajowego – konfiguracja 17 m

Na potrzeby krajowego projektu oczyszczania osadów jeziornych dostarczyliśmy dostosowaną do indywidualnych potrzeb, bardzo długą wersję o długości 17 metrów, do prac pogłębiarskich na dużych obszarach. Przed dostawą wszystkie produkty przeszły 24-godzinne ciągłe testy obciążeniowe w celu sprawdzenia stabilności konstrukcyjnej i niezawodności działania.

Powyższe przypadki opisują raportowane rezultaty projektów. Rzeczywiste wyniki będą się różnić w zależności od warunków na miejscu, konfiguracji maszyny, praktyk operatora i zarządzania projektem. Kupujący mogą poprosić o dostępne referencje projektowe i dokumentację z inspekcji podczas oceny podobnego zastosowania.

Co potwierdzić przed złożeniem zamówienia

Aby ograniczyć problemy ze zgodnością i uniknąć niepotrzebnych modyfikacji, kupujący powinni przygotować następujące informacje przed złożeniem zapytania o wycenę:

Identyfikacja maszyny:Dokładny model koparki, seria, rok lub szczegóły serii, jeśli są dostępne, oraz istniejąca konfiguracja osprzętu.

Wymagania robocze:Zasięg docelowy, głębokość kopania, wysokość terenu, rodzaj materiału, wymiary łyżki i główne zadania, które będzie wykonywać osprzęt.

Szczegóły połączenia:Średnica sworznia, odległość od środka sworznia, szerokość montażowa, wymiary przyłącza cylindra, wymagania dotyczące węża hydraulicznego i układ połączeń.

Zakres zamówienia:Wymagana długość ramienia, zawarte sworznie i węże, wymagania dotyczące połączeń siłownika i łyżki, kolor powierzchni, opakowanie i port docelowy lub miejsce dostawy.

Jeśli to możliwe, prześlij zdjęcia istniejących połączeń wysięgnika i ramienia, tabliczkę znamionową maszyny, odpowiednie wymiary i proponowany obszar roboczy. Szczegóły te pomagają producentowi ocenić konfigurację przed wydaniem ostatecznych rysunków lub oferty.

Kontrola, certyfikacja i wsparcie

XINGCHUANG zapewnia produkcję osprzętu do koparek i wsparcie eksportowe dla firm budowlanych, dystrybutorów sprzętu i flot wypożyczalni. W zależności od zamówienia i uzgodnionego zakresu inspekcji kupujący mogą przed wysyłką poprosić o dostępną dokumentację materiałową, zdjęcia produkcyjne, informacje o kontroli i dokumentację testów obciążeniowych.

Firma twierdzi, że posiada certyfikaty lub kwalifikacje związane z ISO 9001, CE i SGS. Kupujący powinni potwierdzić dokładnego posiadacza certyfikatu, zakres, ważność i zastosowanie do konkretnego rynku załącznika i docelowego. Wymagania CE zależą od klasyfikacji produktu i obowiązującego prawodawstwa, natomiast SGS może odnosić się do usług testowania, inspekcji lub certyfikacji, a nie do pojedynczego uniwersalnego zatwierdzenia produktu. Przed zakupem poproś o odpowiednie dokumenty w celu weryfikacji.

W przypadku elementów konstrukcyjnych wymagania dotyczące inspekcji należy uzgodnić przed rozpoczęciem produkcji. Wszelkie próby obciążenia, metody kontroli lub kryteria akceptacji powinny być wyraźnie udokumentowane, aby kupujący rozumiał, co zostało przetestowane i w jakich warunkach.

Często zadawane pytania

Jak mogę sprawdzić, czy nasadka pasuje do mojego ZX200?

Podaj dokładną wersję maszyny i wymiary połączeń. Chociaż wymienione konfiguracje są przeznaczone dla koparek serii ZX200, wymiary montażowe, połączenia hydrauliczne i układy podnośników mogą się różnić. Przed rozpoczęciem produkcji należy potwierdzić zgodność z rzeczywistą maszyną.

Czy dłuższe ramię zawsze zapewnia lepszą produktywność?

Nie. Dłuższe ramię może zwiększyć zasięg i głębokość roboczą, ale zmienia także charakterystykę obciążenia maszyny i może mieć wpływ na siłę kopania, czas cyklu i stabilność. Najlepsza długość to taka, która spełnia wymagania projektu w ramach zatwierdzonych limitów eksploatacyjnych koparki.

Czy mogę używać tej samej łyżki, co moje standardowe ramię koparki?

Zależy to od konstrukcji osprzętu, ciężaru łyżki, wymiarów sworzni i geometrii układu zawieszenia. Udostępnij specyfikacje istniejących łyżek, aby producent mógł sprawdzić, czy można je zachować lub czy wymagana jest zgodna łyżka lub zespół zawieszenia.

Co powinienem sprawdzić po montażu?

Postępuj zgodnie z instrukcjami maszyny i osprzętu, aby sprawdzić blokowanie sworzni, smarowanie, połączenia hydrauliczne, prowadzenie węży, zakłócenia i ruch w zakresie roboczym. Uruchomienie wstępne należy przeprowadzić zgodnie z odpowiednią procedurą kontrolną i w określonych granicach.

Czy możesz dostarczyć rysunki i zapisy z kontroli przed wysyłką?

Dostępne rysunki, obrazy produkcyjne, protokoły kontroli i uzgodniona dokumentacja testowa można omówić podczas potwierdzania zamówienia. Przed rozpoczęciem produkcji określ dokumenty wymagane do zatwierdzenia zakupu, procesu importu lub przekazania projektu.

Co obejmuje deklarowana gwarancja?

Dostarczone warunki przewidują 12-miesięczną gwarancję fabryczną na spawane elementy konstrukcyjne, natomiast sworznie, tuleje i uszczelki traktowane są jak zwykłe materiały eksploatacyjne. Przed złożeniem zamówienia potwierdź ostateczne warunki gwarancji, wyłączenia, datę rozpoczęcia i procedurę reklamacyjną w umowie sprzedaży.

Produkcja na zamówienie dla Twojego projektu wykopu

XINGCHUANG obsługuje niestandardowe konfiguracje osprzętu dla wykonawców budowlanych, dostawców wynajmu sprzętu i dystrybutorów części maszyn. Opcje mogą obejmować długość ramienia, kolor powierzchni i kompatybilne akcesoria, z zastrzeżeniem przeglądu technicznego i kompatybilności maszyny.

Aby otrzymać rekomendację i wycenę dotyczącą konkretnego projektu, prześlij model koparki, wymagany zakres roboczy, wymiary przyłącza, szczegóły zastosowania i rynek docelowy. XINGCHUANG może następnie sprawdzić żądaną konfigurację, potwierdzić dostępny zakres dostaw i omówić ustalenia dotyczące produkcji, kontroli, pakowania i dostawy.
